Hogyan lehet kalibrálni egy CNC lézeres vágógépet?

A CNC lézervágógép kalibrálása olyan döntő folyamat, amely biztosítja a pontos és hatékony vágási műveleteket. A CNC lézercsökkentő gépek szállítójaként megértem a megfelelő kalibrálás jelentőségét az optimális teljesítmény elérésében. Ebben a blogbejegyzésben végigvezeti Önt a CNC lézeres vágógép kalibrálásának lépésein, kiemelve az egyes lépések fontosságát és gyakorlati tippeket biztosítva a legjobb eredmények eléréséhez.

A CNC lézercsoportok alapjainak megértése

Mielőtt belemerülne a kalibrációs folyamatba, elengedhetetlen, hogy alapvető ismereteket tudjon megérteni a CNC lézercsökkentő gépek működéséről. Ezek a gépek nagy teljesítményű lézernyalábot használnak különféle anyagok, például fém, fa, műanyag és akril átvágására. A lézernyalábot egy számítógépes numerikus vezérlő (CNC) rendszer vezérli, amely lehetővé teszi a pontos és megismételhető vágási mintákat.

A CNC lézeres vágógép kulcsfontosságú elemei közé tartozik a lézerforrás, a vágófej, a mozgásvezérlő rendszer és a munkaasztal. A lézerforrás generálja a lézernyalábot, amelyet ezután fókuszál és a vágófej által vágott anyagra irányít. A mozgásvezérlő rendszer a vágófejet az X, Y és Z tengelyek mentén mozgatja, lehetővé téve a háromdimenziós vágást. A munkaasztal stabil felületet biztosít az anyag vágásához.

A kalibrálás fontossága

A kalibrálás a CNC lézeres vágógép beállításának és finomításának folyamata annak biztosítása érdekében, hogy pontosan és hatékonyan működjön. A megfelelő kalibrálás több okból is elengedhetetlen:

• Precíziós vágás:A kalibrálás biztosítja, hogy a lézernyaláb helyesen összpontosítson, és hogy a vágófej pontosan a programozott út mentén mozogjon. Ez tiszta, pontos vágásokat eredményez, minimális Kerf szélességgel és kiváló élminőséggel.
• Következetesség:A kalibrált gép következetes eredményeket eredményez az egyik vágásból a másikra. Ez különösen fontos a tömegtermelési alkalmazásokhoz, ahol az egységesség döntő jelentőségű.
• Anyagkompatibilitás:A különböző anyagok különböző lézerbeállításokat igényelnek az optimális vágáshoz. A kalibrálás lehetővé teszi a lézerteljesítmény, a sebesség és a fókuszálás beállítását a vágott anyaghoz.
• Gép hosszú élettartam:A rendszeres kalibrálás megakadályozza a gép korai kopásának megakadályozását, meghosszabbítva élettartamát és csökkentve a karbantartási költségeket.

Kalibrálás előtti ellenőrzések

A kalibrációs folyamat megkezdése előtt fontos néhány kalibrációs ellenőrzés elvégzése annak biztosítása érdekében, hogy a gép jó működési állapotban legyen. Ezek a csekkek tartalmazzák:

• Vizsgálja meg a gépet:Ellenőrizze a gépet a látható sérülések vagy a kopás jelei között. Győződjön meg arról, hogy az összes alkatrész biztonságosan rögzítve van, és hogy nincsenek laza vezetékek vagy csatlakozások.
• Tisztítsa meg a gépet:Tisztítsa meg a vágófejet, a lencsét és a munkaasztalot a törmelék vagy szennyező anyagok eltávolításához. Ez elősegíti annak biztosítását, hogy a lézernyaláb helyesen koncentráljon, és hogy a vágások tisztaak legyenek.
• Ellenőrizze a lézerforrást:Ellenőrizze, hogy a lézerforrás megfelelően működik -e, és hogy a lézerteljesítmény a megadott tartományon belül van -e. Lásd a gép kézikönyvét a lézerteljesítmény ellenőrzésére vonatkozó utasításokról.
• Ellenőrizze a mozgásvezérlő rendszert:Vizsgálja meg a mozgásvezérlő rendszert, hogy megbizonyosodjon arról, hogy a vágófej zökkenőmentesen és pontosan mozog az X, Y és Z tengelyek mentén. Ellenőrizze a rángatózás vagy az átugrás jeleit, amelyek a motorokkal vagy a meghajtó rendszerrel kapcsolatos problémákat jelezhetnek.

Kalibrációs lépések

Miután befejezte a kalibrálás előtti ellenőrzéseket, folytathatja a kalibrációs folyamatot. A következő lépések körvonalazzák a CNC lézeres vágógép kalibrálásának általános eljárását:

1. lépés: Fókuszálási kalibrálás

A fókusz kalibrálás a vágófej és a vágandó anyag közötti távolság beállításának folyamata annak biztosítása érdekében, hogy a lézernyaláb helyesen koncentráljon. A megfelelően fókuszált lézernyaláb a legjobb vágási eredményeket eredményezi, minimális hőre ható zónával és kiváló élminőséggel.

• Használjon fókuszáló eszközt:A legtöbb CNC lézeres vágógép fókuszáló szerszámmal rendelkezik, például fókuszpont vagy fókusztávolság -kereső. Használja ezt az eszközt a vágófej és az anyag közötti távolság mérésére.
• Állítsa be a fókuszt:A fókuszáló szerszámból kapott mérés alapján állítsa be a vágófej magasságát a z-tengely beállítási mechanizmusával. Végezzen el kis beállítást, és tesztelje a fókuszt azzal, hogy egy tesztet vágott egy hulladékdarabra.
• Finomhangolja a fókuszt:Miután elérte a durva fókuszt, finomítsa be a fókuszt úgy, hogy a vágófej magasságához kis beállításokat végez. Használjon nagyítóval vagy mikroszkóppal a vágott élt és ellenőrizze, hogy a lézernyaláb megfelelően van -e.

2. lépés: A gerenda igazításának kalibrálása

A gerenda igazításának kalibrálása annak biztosítása, hogy a lézernyalábot helyesen igazítsák a vágófejhez és a munkaasztalhoz. Az eltérő lézernyaláb egyenetlen vágásokat, rossz élminőséget és csökkentett hatékonyságot eredményezhet.

• Használjon sugárzási eszközt:A legtöbb CNC lézercsökkentő gép egy gerenda -igazító szerszámmal, például egy gerenda igazítási célpontjával vagy egy lézer -igazító szerelettel rendelkezik. Használja ezt az eszközt a lézernyaláb igazításának ellenőrzéséhez.
• Állítsa be a gerenda igazítását:A sugárzási teszt eredményei alapján állítsa be a lézerforrás és a tükrök helyzetét, hogy a lézernyalábot a vágófejhez és a munkaasztalhoz igazítsa. Végezzen el kis beállítást, és tesztelje az igazítást, ha tesztet vág egy hulladékdarabra.
• Ellenőrizze az igazítást:Miután beállította a gerenda igazítását, ellenőrizze az igazítást úgy, hogy több tesztcsökkentést végez a munkaasztal különböző helyein. Ellenőrizze a vágás minőségét, és ellenőrizze, hogy a lézernyaláb helyesen igazodik -e a teljes vágási területen.

3. lépés: Mozgásvezérlő kalibrálás

A mozgásvezérlő kalibrálás a mozgásvezérlő rendszer beállításának folyamata annak biztosítása érdekében, hogy a vágófej pontosan a programozott út mentén mozogjon. A kalibrált mozgásvezérlő rendszer biztosítja, hogy a vágások pontosak legyenek, és hogy a gép zökkenőmentesen működjön.

• Ellenőrizze a tengely kalibrálását:Használjon kalibrációs eszközt, például egy lineáris kódolót vagy lézer -interferométert, hogy ellenőrizze az X, Y és Z tengelyek pontosságát. Győződjön meg arról, hogy a tengelyek egyenes vonalban mozognak, és hogy a pozicionálási pontosság a megadott tolerancián belül van.
• Állítsa be a tengely kalibrálását:A tengely kalibrációs teszt eredményei alapján állítsa be a motorok helyzetét, a meghajtó öveket és a gömbcsavarokat a tengely mozgásának hibáinak kijavításához. Végezzen el kis beállítást, és tesztelje a kalibrációt úgy, hogy egy vizsgálatot vágott egy hulladékdarabra.
• Ellenőrizze a mozgásvezérlés kalibrálását:Miután beállította a tengely kalibrálását, ellenőrizze a mozgásvezérlés kalibrálását több tesztcsökkentéssel különböző sebességgel és gyorsulással. Ellenőrizze a vágás minőségét, és ellenőrizze, hogy a vágófej zökkenőmentesen és pontosan mozog -e a programozott út mentén.

4. lépés: Teljesítmény -kalibrálás

A teljesítmény kalibrálás a lézerteljesítmény beállításának folyamata annak biztosítása érdekében, hogy a megadott tartományon belül legyen, és hogy az a teljes vágási területen következetes legyen. A kalibrált lézerteljesítmény biztosítja, hogy a vágások tisztaak legyenek, és az anyagot egyenletesen vágják át.

• Használjon teljesítménymérőjét:Használjon egy teljesítménymérőt a lézerteljesítmény mérésére a munkaasztal különböző helyein. Győződjön meg arról, hogy a lézerteljesítmény a megadott tartományon belül van, és hogy az a teljes vágási területen következetes -e.
• Állítsa be a lézerteljesítményt:A teljesítménymérőből kapott mérés alapján állítsa be a lézerteljesítményt a gép vezérlőpultján található lézerteljesítmény -vezérlő beállítások segítségével. Végezzen el kis beállítást, és tesztelje az energia kalibrálását, ha egy elemre vágott egy hulladékdarabot.
• Ellenőrizze az energia kalibrálását:Miután beállította a lézerteljesítményt, ellenőrizze a teljesítmény kalibrálását több tesztcsökkentéssel különböző teljesítményszinteken. Ellenőrizze a vágás minőségét, és ellenőrizze, hogy az anyag egyenletesen vágjon át minden teljesítményszinten.

Tippek a sikeres kalibráláshoz

• Kövesse a gyártó utasításait:Mindig olvassa el a gép kézikönyvét a konkrét kalibrációs utasításokhoz és eljárásokhoz. A gyártó utasításai a gép speciális modelljéhez vannak igazítva, és biztosítja, hogy a kalibrálást helyesen hajtsa végre.
• Használjon kiváló minőségű eszközöket:Fektessen be a kiváló minőségű kalibrációs eszközökbe, például a fókuszáló mérőeszközökbe, a gerenda igazítási céljaiba és az energiamérőkbe. Ezek az eszközök pontos méréseket biztosítanak, és megkönnyítik a kalibrációs folyamatot.
• Csak nyugodtan:A kalibrálás pontos és időigényes folyamat. Szánjon rá időt, és végezzen kis módosításokat annak biztosítása érdekében, hogy elérje a legjobb eredményeket. A kalibrációs folyamaton keresztüli rohanás pontatlan eredményekhez vezethet, és megkövetelheti a kalibrálás megismétlését.
• Nyilvántartást vezetni:Vezesse a kalibrációs folyamat nyilvántartását, beleértve a felhasznált beállításokat, a kapott méréseket és a végrehajtott beállításokat. Ez segít nyomon követni a gép teljesítményét az idő múlásával és a lehetséges problémák azonosításában.
• Végezzen rendszeres kalibrálást:A kalibrálás nem egyszeri folyamat. Fontos, hogy rendszeres kalibrálást végezzen annak biztosítása érdekében, hogy a gép továbbra is pontosan és hatékonyan működjön. A kalibrálás gyakorisága a gép használatától és a vágott anyagok típusától függ.

Következtetés

A CNC lézervágógép kalibrálása egy kritikus folyamat, amely biztosítja a pontos és hatékony vágási műveleteket. A blogbejegyzésben vázolt lépésekkel és a megadott tippek használatával a legjobb eredmény elérése érdekében kalibrálhatja a CNC lézercsökkentőgépet. Ne felejtsen el rendszeres kalibrálást végezni a gép pontosságának és teljesítményének fenntartása érdekében.

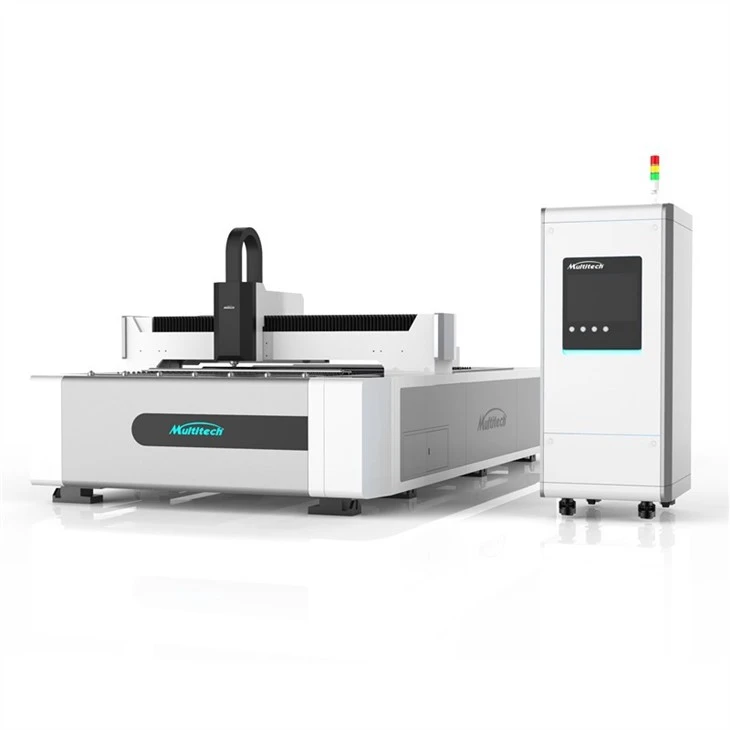

Ha egy kiváló minőségű CNC lézervágógép piacán van, akkor az Ön igényeinek megfelelő modellek széles skáláját kínáljuk. Nézze meg a12000W -os szál lézervágógép,Szál lézervágógép, és1500W -os rostos lézervágógépTovábbi információkért. Ha bármilyen kérdése van, vagy szeretné megvitatni az Ön konkrét követelményeit, kérjük, vegye fel velünk a kapcsolatot. Azért vagyunk itt, hogy segítsünk megtalálni a tökéletes megoldást a vágási igényekhez.

Referenciák

• "A CNC lézercsökkentőgép üzemeltetési kézikönyve", a gyártó kézikönyve.
• "Lézeres vágási technológia: alapelvek és alkalmazások", John Doe, 2023.
• "Kalibrációs technikák a CNC gépekhez", Jane Smith, 2022.
